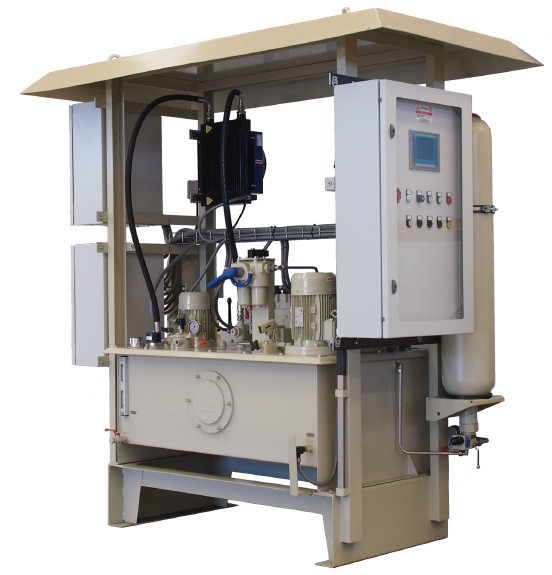

Ηλεκτρικό υδραυλικό σύστημα ελέγχου/υδραυλική μονάδα ισχύος που εξοπλίζεται με την πόρτα επιθεώρησης

 Σύστημα ελέγχου



Στην υδραυλική μονάδα ισχύος παρέχεται μια δεξαμενή χάλυβα κατάλληλη για την υπαίθρια υπηρεσία ικανή να συλλέξει τον πλήρη όγκο του πετρελαίου παρόντα στο κύκλωμα. Η δεξαμενή είναι εξοπλισμένη με την πόρτα επιθεώρησης, διάλειμμα με το φίλτρο, 2 διακόπτες επιπέδων, διακόπτης 1 θερμοκρασίας, 1 οπτικός ισόπεδος δείκτης.

Δύο κύριες ομάδες P1 και P2, καθένα μηχανή-αντλιών που εγκαθίσταται με έναν ηλεκτρικό κινητήρα, παρέχονται στη δεξαμενή η σταθερή αντλία μετατοπίσεων είναι σε θέση να παραδώσει το απαραίτητο ποσοστό ροής σε μια πίεση του φραγμού 200.

Μια φιλτράροντας/ρυθμίζοντας ομάδα που συντίθεται από τη σταθερή αντλία μετατοπίσεων P3, το φίλτρο με την απόφραξη του ανιχνευτή (DPS3) και τον ανταλλάκτη (ρ) με τον ανεμιστήρα που οδηγιέται από την εσωτερική θερμοστάτη παρέχεται εν πλω.

Οι λειτουργίες των κύριων αντλιών είναι:

n° 1 ενεργός αντλία, για να διατηρήσει όλες τις βαλβίδες ελέγχου στην κλειστή/ανοικτή θέση ή υπό συνεχή έλεγχο.

n° 1 εφεδρική αντλία που ενεργοποιείται στο σήμα συναγερμών από το διακόπτη χαμηλής πίεσης που τοποθετείται στην κοινή πολλαπλή παράδοσης αντλιών

Το ποσοστό ροής αντλιών είναι επαρκές για να εξασφαλίσει το μέγιστο χρόνο κτυπήματος που απαιτείται στον τρόπο ελέγχου για κάθε βαλβίδα χωρίς ανάμειξη της επέμβασης συσσωρευτών.

Τέσσερις διακόπτες πίεσης εγκαθίστανται στην κοινή πολλαπλή παράδοσης των ομάδων μηχανή-αντλιών, ως εξής:

PS1 παρέχει το «χαμηλό σήμα πίεσης πετρελαίου»

PS2 παρέχει το «ελάχιστο σήμα πίεσης πετρελαίου» (δηλ. εγκαταστάσεις από την επιτροπή).

PS3 σταματά την ενεργό αντλία

PS4 αρχίζει την ενεργό αντλία





Ένας συσσωρευτής Α1, που παρεμβάλλεται συνεχώς στην πολλαπλή παράδοσης, εγκαθίσταται στην υδραυλική μονάδα ισχύος για να χορηγήσει τη χωρίς προβλήματα μεταστροφή από μια ομάδα μηχανών/αντλιών άλλη σε μια.

Η βαλβίδα υπερχείλισης VS3 ελέγχει την πίεση πετρελαίου στο αρχικό κύκλωμα.

Δύο σφραγισμένες μέγιστες βαλβίδες ασφάλειας πίεσης VS1 και VS2 τοποθετούνται στις παραδόσεις αντλιών.

Ένα διπλό φίλτρο Φ που παρέχεται τους ηλεκτρικούς φράζοντες ανιχνευτές DPS1-DPS2 εγκαθίσταται στην έξοδο μονάδων ισχύος.

Στην υδραυλική μονάδα ισχύος παρέχονται δύο τελικά κιβώτια: ο πρώτος προορίζεται για τα καλώδια οργάνων, δεύτερο για τους ηλεκτρικούς κινητήρες.

Ένας συσσωρευτής (20 λίτρα) βοηθά τις αντλίες για τον έλεγχο και τις γρήγορες ενέργειες των συνδεδεμένων βαλβίδων.

Οι βαλβίδες σωληνοειδών για τις ενέργειες έκτακτης ανάγκης και οι ανάλογες βαλβίδες για τον τρόπο ελέγχου εγκαθίστανται στον υδραυλικό κύλινδρο.





Επιλογές:

Σύστημα θέρμανσης

Συσσωρευτής (10 λίτρα)

Ανακουφιστική βαλβίδα πίεσης για το συσσωρευτή με PED την πιστοποίηση

Αντλία χεριών

Πρώτο πετρέλαιο πλήρωσης

Χρεώνοντας και εξεταστική μονάδα για τους συσσωρευτές

Γραφείο με το PLC για τη διαχείριση HPU (καμία παροχή ηλεκτρικού ρεύματος σωληνοειδών)

Servocylinders με το ενσωματωμένο σωληνοειδές και τις ανάλογες βαλβίδες.
