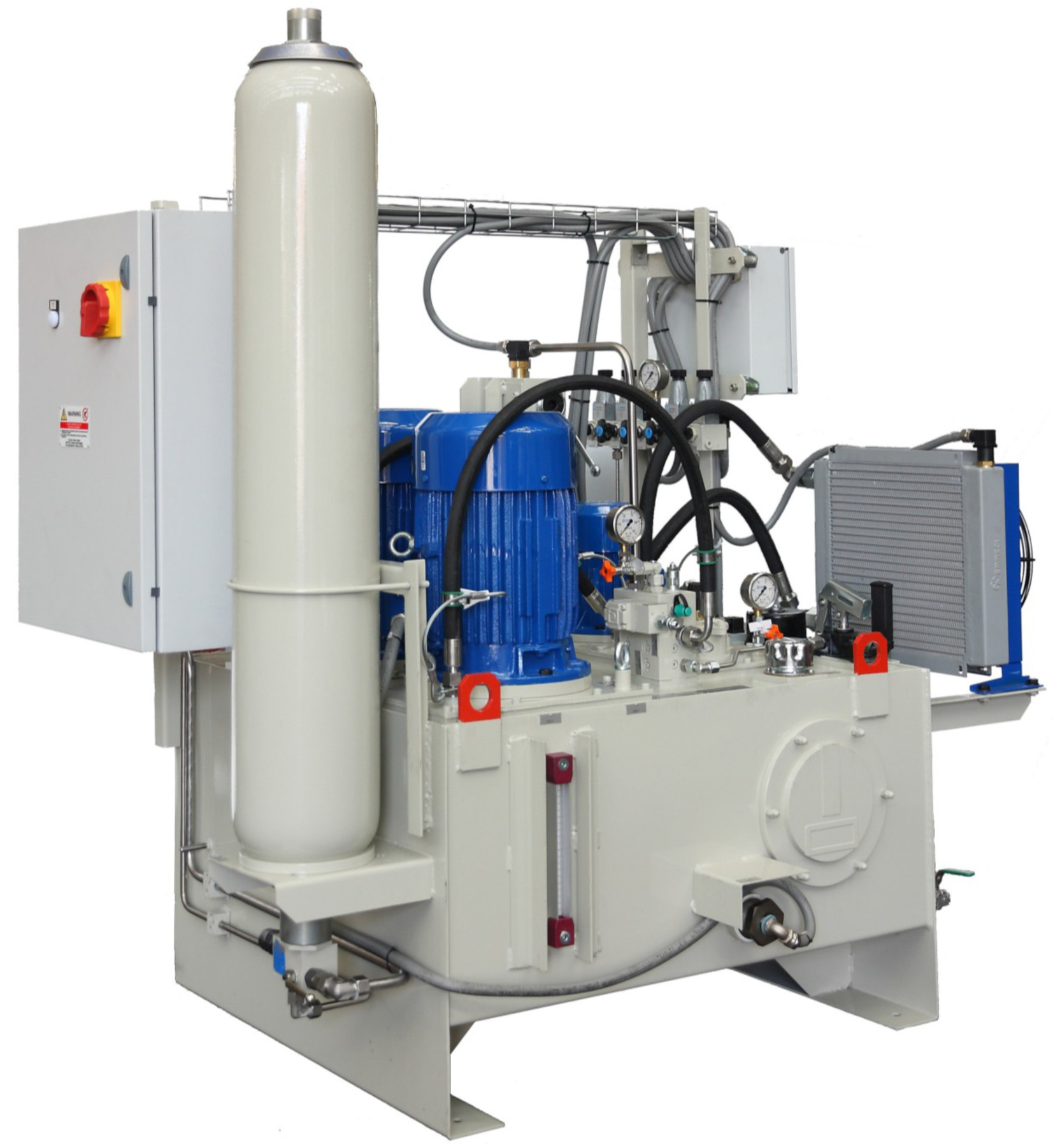

Υδραυλικό σύστημα ελέγχου HCP/υδραυλικό μακρινό σύστημα ελέγχου βαλβίδων βιομηχανίας



ΥΔΡΑΥΛΙΚΟΣ ΠΊΝΑΚΑΣ ΕΛΈΓΧΟΥ ΤΟ (HCP)



Ο πίνακας ελέγχου για τις βαλβίδες ελέγχου αποτελείται από:

Ανάλογες βαλβίδες του SV, που παρέχονται τα ενσωματωμένα ηλεκτρονικά κυκλώματα

ON-OFF, two-position βαλβίδες σωληνοειδών (EV), για να εκτελέσουν τις ενέργειες έκτακτης ανάγκης

συσσωρευτής

Ο πίνακας ελέγχου για τη ON-OFF βαλβίδα αποτελείται από:

ON-OFF, two-position βαλβίδες σωληνοειδών (EV), για να εκτελέσουν τις ενέργειες έκτακτης ανάγκης

συσσωρευτής

Ο χρόνος απόκρισης των ON-OFF βαλβίδων μπορεί να ρυθμιστεί χωριστά από τις κατάλληλες throttling συσκευές.

Στο υδραυλικό κύκλωμα πρέπει να παρασχεθούν οι βαλβίδες πυλών για να επιτρέψει τις ενέργειες συντήρησης.

Οι πλήρεις κύκλοι επιτρέπονται, όταν είναι ακόμα οι αντλίες, μέσα σε 15 λεπτά από τη στάση αντλιών, λόγω των διαρροών.

Επιλογές:

Αντλία χεριών

Πιστοποίηση SIL 2 για τις ενέργειες αποτυχίας





Το ηλεκτρικό γραφείο ελέγχου εφοδιάζεται με έναν περιττούς τροφοδότη/έναν μετασχηματιστή για τα βοηθητικά κυκλώματα (240 Vac 24 Vdc), τα προειδοποιώντας φω'τα, τους λαμπτήρες, τους επαφείς και οποιοδήποτε άλλοδήποτε απαραίτητο συστατικό για να χορηγήσει την αποδοτικότητα ολόκληρου του υδραυλικού εξοπλισμού.

Το γραφείο, που εγκαθίσταται υποδοχή με έναν ανεμιστήρα (εξολκέας) πλήρη με την αναπληρώσιμη κασέτα, περιλαμβάνει μια βοηθητική ηλεκτρική.

Κατασκευασμένος σύμφωνα με τα βιομηχανικά πρότυπα, με την ελάχιστη προστασία ο βαθμός IP42, στεγάζει το σύστημα ελέγχου για βαλβίδες σωληνοειδών έκτακτης ανάγκης και 1 PLC για να διαχειριστεί την υδραυλική μονάδα ισχύος, το πίνακα ελέγχου και τα σήματα ανταλλαγής με το θάλαμο ελέγχου.

Τα βοηθητικά κυκλώματα προστατεύονται χωριστά, ακόμα και όταν περιττά (έλεγχος αντλιών, παροχή ηλεκτρικού ρεύματος PLC και ανάλογες βαλβίδες).

Είσοδος καλωδίων από το κατώτατο σημείο.

Ανώτατο καλώδιο που τρέχουν από το γραφείο στο πίνακα ελέγχου περ. 200 μ.

Ανώτατη αντίσταση του ανάλογου καλωδίου 2 W. ανεφοδιασμού βαλβίδων.

Κατά προσέγγιση μεγέθη 1200 X 2000 (+ 100) Χ 600 χιλ.

Τα ακόλουθα φω'τα και τα μπουτόν προειδοποίησης τοποθετούνται στο μέτωπο:

Φω'τα:

Δύναμη επάνω

Κύριος συναγερμός

Προειδοποίηση



Μπουτόν:

Έκτακτη ανάγκη

Αναστοιχειοθέτηση συναγερμών

Έναρξη αντλιών

Στάση αντλιών

Αυτόματος/χειρωνακτικός επιλογέας λειτουργίας.



ΛΕΙΤΟΥΡΓΊΕΣ ΕΛΈΓΧΟΥ PLC

Οι κύλινδροι ρυθμίζονται από ένα PLC, που βρίσκεται μέσα στο ηλεκτρικό γραφείο. Το PLC ελέγχει τη θέση κυλίνδρων σύμφωνα με τα καθορισμένα σημεία που διαβιβάζονται από το θάλαμο ελέγχου, και διαχειρίζεται τα σήματα αποτυχίας και έκτακτης ανάγκης καθώς επίσης και τη μεταστροφή αντλιών.

Στο PLC παρέχεται η επίδειξη και το πληκτρολόγιο επιτρέποντας να ελέγξει τις προγραμματισμένες παραμέτρους στην περιοχή, και να τις τροποποιήσει όταν απαιτείται.

Η πρόσβαση στην τροποποίηση παραμέτρου προστατεύεται από τον κωδικό πρόσβασης.
