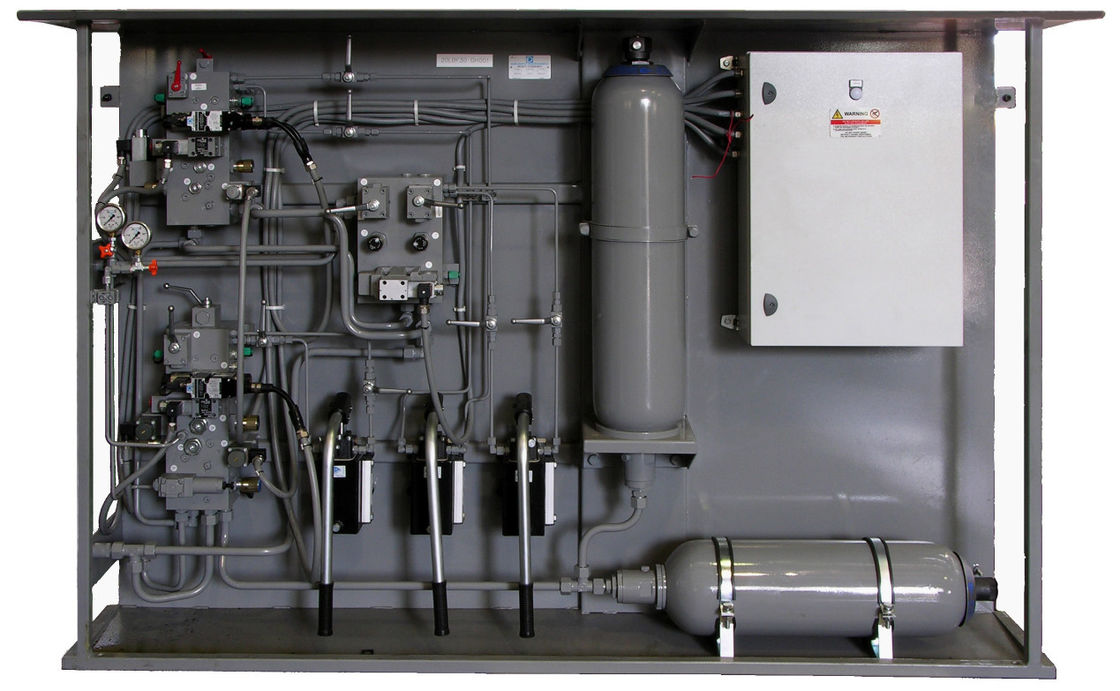

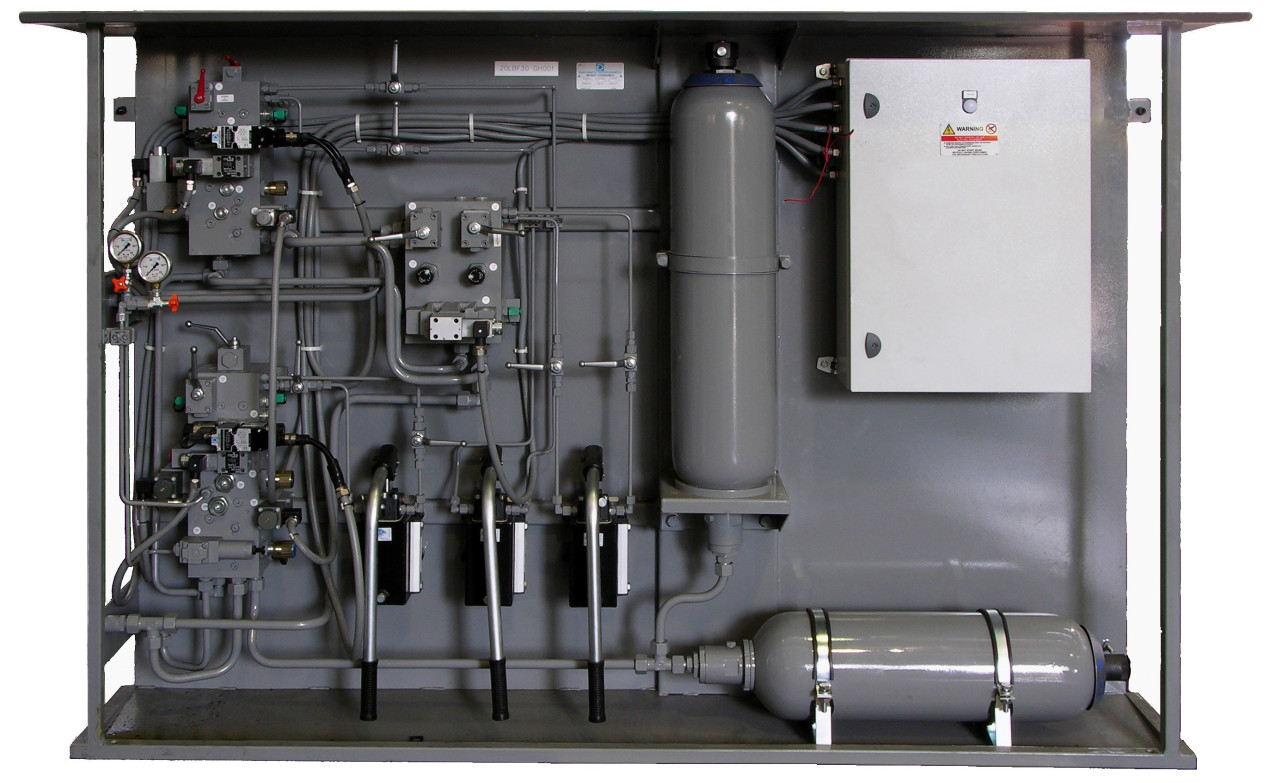

 ΥΔΡΑΥΛΙΚΟΣ ΠΊΝΑΚΑΣ ΕΛΈΓΧΟΥ ΤΟ (HCP)

Ο πίνακας ελέγχου για τις βαλβίδες ελέγχου αποτελείται από:

N° 2 ανάλογες βαλβίδες του SV (ατμός και desuper. βαλβίδες ελέγχου), που παρέχονται τα ενσωματωμένα ηλεκτρονικά κυκλώματα

ON-OFF, two-position βαλβίδες σωληνοειδών (EV), για να εκτελέσει τις ενέργειες έκτακτης ανάγκης (γρήγορο άνοιγμα < 1="" sec="">

συσσωρευτής

Το HCP στεγάζει επίσης τις αναλογικές τοποθετώντας κάρτες (βαλβίδες ατμού και desuperheating βαλβίδες) για τον έλεγχο κτυπήματος στο κλειστό σύστημα βρόχων.

Ο χρόνος απόκρισης των ON-OFF βαλβίδων μπορεί να ρυθμιστεί χωριστά από τις κατάλληλες throttling συσκευές.

Στο υδραυλικό κύκλωμα πρέπει να παρασχεθούν οι βαλβίδες πυλών για να επιτρέψει τις ενέργειες συντήρησης.

Οι πλήρεις κύκλοι επιτρέπονται, όταν είναι ακόμα οι αντλίες, μέσα σε 15 λεπτά από τη στάση αντλιών, λόγω των διαρροών.

Επιλογές:

Αντλία χεριών

ON-OFF βαλβίδες για γρήγορα να κλείσει < 3="" sec="">

ΗΛΕΚΤΡΙΚΟ ΓΡΑΦΕΙΟ ΕΛΕΓΧΟΥ

Το ηλεκτρικό γραφείο ελέγχου εφοδιάζεται με έναν περιττούς τροφοδότη/έναν μετασχηματιστή για τα βοηθητικά κυκλώματα (240 Vac 24 Vdc), τα προειδοποιώντας φω'τα, τους λαμπτήρες, τους επαφείς και οποιοδήποτε άλλοδήποτε απαραίτητο συστατικό για να χορηγήσει την αποδοτικότητα ολόκληρου του υδραυλικού εξοπλισμού.

Το γραφείο, που εγκαθίσταται υποδοχή με έναν ανεμιστήρα (εξολκέας) πλήρη με την αναπληρώσιμη κασέτα, περιλαμβάνει μια βοηθητική ηλεκτρική.

Κατασκευασμένος σύμφωνα με τα βιομηχανικά πρότυπα, με την ελάχιστη προστασία ο βαθμός IP42, στεγάζει το σύστημα ελέγχου για βαλβίδες σωληνοειδών έκτακτης ανάγκης και 1 PLC για να διαχειριστεί την υδραυλική μονάδα ισχύος, το πίνακα ελέγχου και τα σήματα ανταλλαγής με το θάλαμο ελέγχου.

Το γραφείο στεγάζει επίσης τις αναλογικές τοποθετώντας κάρτες (βαλβίδες ατμού και desuperheating βαλβίδες) για τον έλεγχο κτυπήματος στο κλειστό σύστημα βρόχων.

Τα βοηθητικά κυκλώματα προστατεύονται χωριστά, ακόμα και όταν περιττά (έλεγχος αντλιών, παροχή ηλεκτρικού ρεύματος PLC και ανάλογες βαλβίδες).

Είσοδος καλωδίων από το κατώτατο σημείο.

Ανώτατο καλώδιο που τρέχουν από το γραφείο στο πίνακα ελέγχου περ. 200 μ.

Ανώτατη αντίσταση του ανάλογου καλωδίου 2 W. ανεφοδιασμού βαλβίδων.

Κατά προσέγγιση μεγέθη 1200 X 2000 (+ 100) Χ 600 χιλ.

ΛΕΙΤΟΥΡΓΊΕΣ ΕΛΈΓΧΟΥ PLC

Το HPU ρυθμίζεται από ένα PLC, που βρίσκεται μέσα στο ηλεκτρικό γραφείο. Το PLC διαχειρίζεται τα σήματα αποτυχίας και έκτακτης ανάγκης καθώς επίσης και τη μεταστροφή αντλιών.

Στο PLC παρέχεται η επίδειξη και το πληκτρολόγιο επιτρέποντας να ελέγξει τις προγραμματισμένες παραμέτρους στην περιοχή, και να τις τροποποιήσει αν απαιτείται.

Η πρόσβαση στην τροποποίηση παραμέτρου προστατεύεται από τον κωδικό πρόσβασης.
